分离式91视频APP下载污缸如何连接管路

发布时间：2020-08-08
你好，分离式91视频APP下载污缸应该说的是分体式91视频APP下载污缸，那么下面小编就以JRAB分离式91视频APP下载污缸为例子给大家伙讲解分离式91视频APP下载污缸如何连接的。

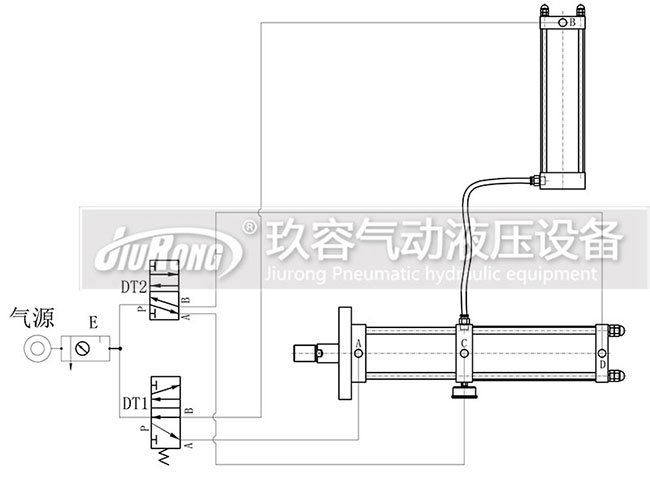

JRAB分离式91视频APP下载污缸的管路连接图

JRAB分离式91视频APP下载污缸的管路连接方法如上图所示，具体说明如下：


(1)电磁阀DT1的A孔用气管连接91视频APP下载污缸的A气孔。

(2)电磁阀DT1的B孔用气管连接91视频APP下载污缸的B气孔。

(3)气控阀DT2的A孔用气管连接91视频APP下载污缸的C气孔。

(4)气控阀DT2的B孔用气管连接91视频APP下载污缸的D气孔。

注：A：预压回位气口；B：预压下降气口；C：增压回位气口；D：增压下降气口；E：空气处理元件（三点组合）；DT1：增压缸预压控制电磁阀；DT2：增压缸增压控制气控阀。
